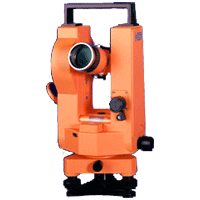

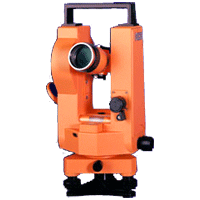

Краткое описание оптического теодолита:
Оптический теодолит "УОМЗ" предназначен для измерения углов между нормалями к отражающим поверхностям зеркал или между направлениями на визирные цели. Используется в основном при монтаже и юстировке высокоточного промышленного оборудования.
Теодолиты серии 3Т удобны и надежны в работе. Наличие компенсатора при вертикальном круге позволяет производить измерения быстро и точно. В отличие от зарубежных аналогов теодолиты позволяют выполнить работы при более низких температурах.
На все теодолиты серии 3Т можно установить светодальномеры различных конструкций ПО "УОМЗ".
Технические характеристики теодолита:
| Технические характеристики |
3Т2КП |
3Т2КА |
3Т5КП |
Средняя квадратическая погрешность измерения одним приемом:
горизонтального угла
зенитного расстояния |
2”
2,4” |
2”
2,4” |
5”
5” |
| Увеличение |
30 Х |
30 Х |
30 Х |
| Световой диаметр объектива |
40 |
40 |
40 |
| Поле зрения |
1o35’ |
1o35’ |
1o35’ |
| Наименьшее расстояние визирования (м.) |
0,9 |
0,9 |
0,9 |
| Диапазон работы самоустанавливающегося индексавертикального круга |
4’ |
4’ |
5’ |
| Цена деления шкалы отсчетного микроскопа |
1” |
1” |
1” |
| Погрешность отсчитывания |
0,1” |
0,1” |
0,1” |
| Масса теодолита с подставкой, кг |
4,7 |
4,7 |
4,3 |
| Масса штатива |
4,5 |
4,5 |
4,5 |
| Диапазон рабочих температур, Сo |
-40 + 50 |
-40 + 50 |
-40 + 50 |
