Краткое описание трассопоискового комплекта ZCSCAT-33:
Аналог Cat & Genny , Radiodetection )
Система ZCSCAT-33 применяется при комплексном обследовании состояния подземных трубопроводов, для контроля при прокладке новых подземных кабелей и трубопроводов, при ремонтных работах и на стройплощадках для предотвращения повреждений подземных коммуникаций при проведении земляных работ.
Система CSCAT-33XD обеспечивает:
- измерение глубины залегания трубопроводов при работе в основном режиме с цифровой индикацией на экране LCD-дисплея результатов.
- измерения глубины в метрах;
- определение направления залегания подземных кабелей и трубопроводов;
- обнаружение металлических подземных трубопроводов, кабелей под напряжением и обесточенных кабелей.
Комплект поставки:

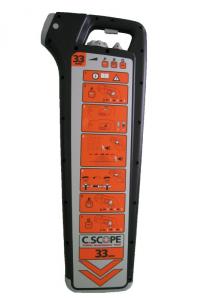

- локатор ZCSCAT-33
- генератор ZCSSG-33
- стержень для заземления;
- кабель соединительный двойной со штекером/ клеммами
- кабель со штекером/ клеммой на барабане;
Дополнительно может комплектоваться индуктивными клещами (7700 руб. и кабелем 16300 руб.)
Индукционные клещи YIRCLAMP-33
Внутренний диаметр 75мм, крепятся на трубопровод или кабель. Зажимаются встроенными пружинами.
Локатор ZCSCAT-33 работает в трех режимах:
1. Режим "Р" (токовый диапазон): обнаружение силовых кабелей под напряжением
2. Pежим «R» (радиодиапазон): обнаружение проводников, излучающих радиосигналы
“P” (токовый диапазон) и «Я» (радиодиапазон) измерение глубин* не производится!
3. Режим «G» (генератор) - основной режим работы системы: работа детектора совместно генератором в режиме гальванической связи и режиме индукции
В режиме индукции детектор, работая с генератором, позволяет обследовать очень большие участки трассы, обнаружить и определить направление подземного трубопровода без непосредственного контакта с ним.
Сигнал-генератор C.SCOPE нельзя подключать к кабелю под напряжением!
Генератор ZCSSG-33
Управление
1) Вкл./выкл. – регулировка сигнала
2) Переключатель импульсный/постоянный
3) Регулировка громкости сигнала.
При подсоединении к разъему генератора, он автоматически переключается в режим прямого подключения.
Стандартный диапазон трассировки:
Дистанционный режим: 200м
Прямое подключение: 300м
Частота: 33kHz импульсный/постоянный
Батареи (не в комплекте)
Тип: 4xD (IEC type LR20)
Срок работы: 30ч непрерывной работы при температуре 20С
Технические характеристики трассопоискового комплекта ZCSCAT-33
Управление
1) Вкл./выкл. На рукоятке, Активизируется при использовании.
2) Трехпозиционный переключатель:
«Р» – POWER. Режим поиска кабелей под напряжением.
«R» – RADIO. Режим поиска радио сигналов
«G» – GENERATOR. Режим поиска объектов с подключением генератора.
3) Контроль чувствительности сигнала
4) Встроенный и съемный динамики
5) Съемное защитное основание прибора
Дисплей
Показывает уровень сигнала, состояние батарей и режим поиска.
Глубина поиска
Трассоискатель определяет проводники на следующей глубине:
P – 3m; R – 2m; G – 3m
Внимание: условия окружающей среды, такие как тип почвы, температура, влажность почты могут оказать влияние на измерения.
Чувствительность на глубине 1м (стандарт)
P – 7mA RMS; R – 10µA RMS; G – 10µA RMS
Частота:
P – 50-400Hz; R – 15-20kHz; G – 33kHz
| Диапазон приема |
|
Точность определения |
| 5% от глубины |
|
10% от глубины |
Батареи:
Тип: 8хАА (IEC type LR6)
Срок работы: 40ч непрерывной работы при температуре 20С
Проверка: Звуковой сигнал звучит при включении прибора. При работе индикатор на дисплее.
Вес: 3кг (с батареями)
Тип защиты: IP65
